名稱：微分干涉顯微鏡

型號：L200

一、顯微鏡介紹

經過多年的顯微鏡研發，微分干涉工業顯微鏡是在LCD,PCB,IC，精密電子行業占主導地位，在LCD，PCB行業國內品牌占有70%以上市場份額。目前仍是研發人員以及一線員工認可的顯微鏡產品。

微分干涉顯微鏡系列2008年推出至今10年，憑著優質的光學系統，人性化的設計，高清晰，高透光率，先進鍍膜技術等特點，超大行程，良好的售后服務保障，是現在國內市場最受歡迎的微分干涉顯微鏡。

微分干涉顯微鏡最一代的DIC干涉片，作為面向未來5-10年市場的最新產品，整體光學系統，操作簡易，軟件易學，高清晰。適合所有一線操作人員。

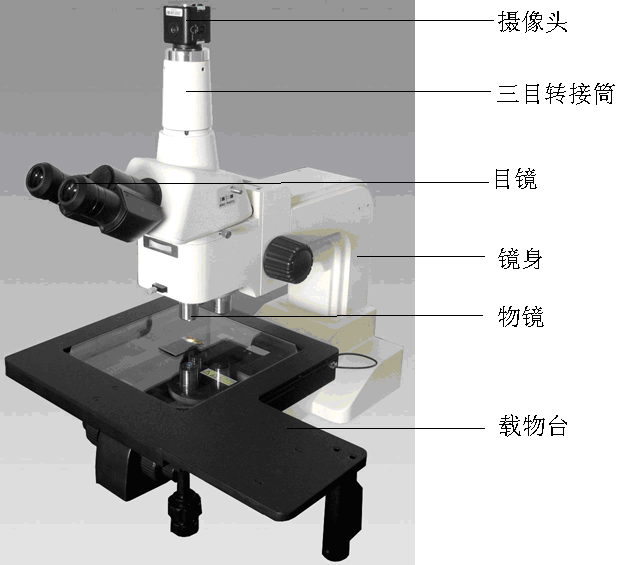

二、顯微鏡主要配置結構如下

1、攝像頭：連接監視器,可以進行長時間觀察,減輕操作者視覺疲勞

2、三目轉接筒：可連接目鏡和攝像頭進行觀察

3、目鏡：使用目鏡可以直觀的對物體觀察

4、鏡身：對各個組件提供穩固的支撐

5、光源：LED最新型長壽命光源

6、光學觀察方式：明視野，偏光，微分干涉三種觀察功能，其中微分干涉功能用于LCD導電粒子壓痕的觀察分析, 偏光更好的觀察LCD開窗的位置導電粒子及線路。

7、物鏡：優良的光學設計讓觀察者清晰觀察到微小的物體5X,10X.20XDIC專業物鏡

8、放大倍率：50X,100X,200X，

9、載物臺：放置觀察物體,在行程范圍可任意移動,方便對物體進行觀察；

X,Y行程：200*200mm,臺面尺寸：450mm(X)313mm(Y)便于LCD模組樣品的取放以及高效率觀察，適合各類LCD模組。如：車載屏，家電屏，工業屏都能滿足；

10、視頻顯示系統：高清CCD配金相測量軟件，具有更豐富的圖像處理與測量功能，更人性化的界面，讓工作流程更簡捷高效率，滿足您的功能。測量功能：點，線，圓，弧，角度，距離等測量功能。

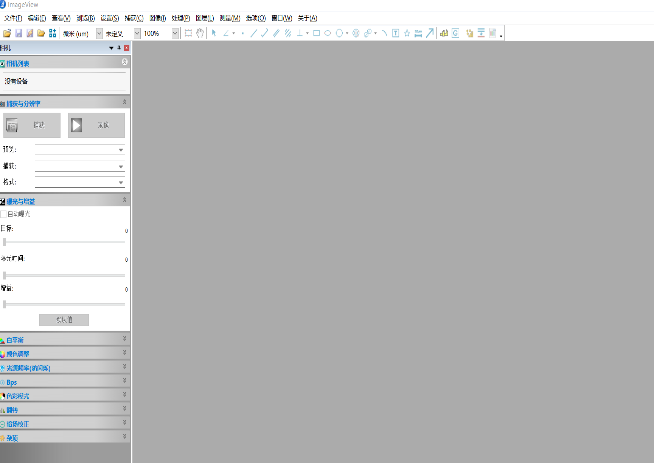

軟件界面

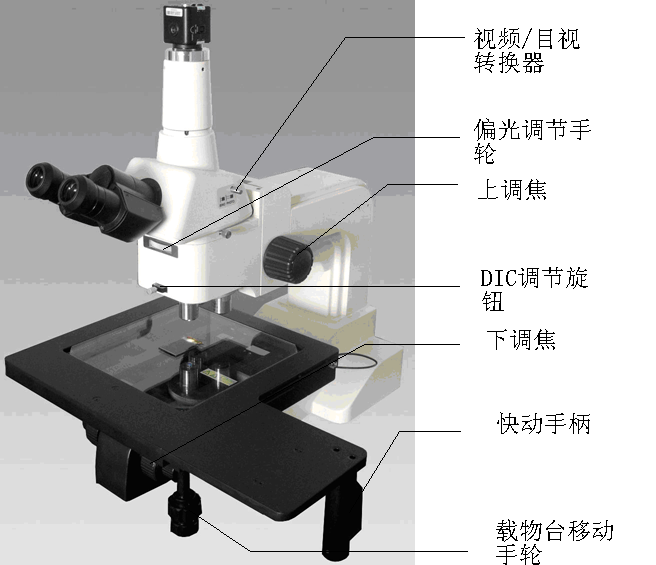

開關和控制

1. 視頻/目視轉換器：拉動轉換器手柄,可以進行0/100分光,使得無論是目視觀察還是視頻觀察,圖象都能銳利清晰.

2. 偏光調節手輪：旋轉調節手輪可以進行偏光觀察,并且可以消除對觀察有害的光線.

3. 上調焦： 大手輪設計,快速到達觀察面附近,節約調節觀察面時間.

4. DIC調節旋鈕：在微分干涉觀察中使用,觀察導電粒子壓痕等。旋轉旋鈕可以調節觀察效果.

5. 下調焦：粗調焦和微調焦合一的設計,可以使觀察者找到最銳利的圖象.

6. 快動手柄：按壓手柄后載物臺可以快速移動.

7. 載物臺移動手輪：可以在X和Y方向進行微小移動,最準確的將需要觀察的物體移動到觀察區域內.

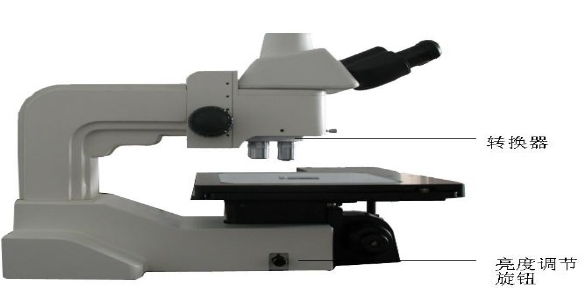

8. 轉換器： 轉動轉換器可以使用不同倍率的鏡頭,方便不同物體的觀察.

9. 亮度旋鈕：開關燈源,并且調整燈的亮度.

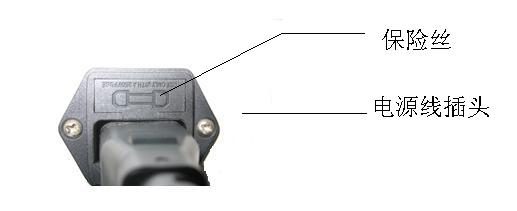

10.保險絲：保護電氣系統的安全.

11.電源線插頭：連接電源線.

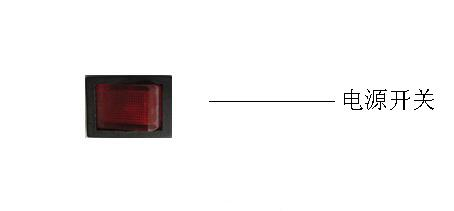

12.電源開關： 所有電氣部件的總開關.

調焦裝置

上調焦：

粗調焦手輪：每旋轉一周可升高或降低25毫米

垂直移動范圍：從基準位置（焦面位置）向上25毫米，向下25毫米

下調焦：

微調焦手輪：每旋轉一周可升高或降低載物臺0.2毫米

微調焦旋轉手輪刻度： 2μm/每小格

垂直移動范圍：從基準位置（焦面位置）向上7毫米，向下7毫米

載物臺：

外型尺寸：450mm(X)313mm(Y)

行程： X軸:200mm(8’inch)

Y軸：200mm(8’inch)

轉換器：

5孔平面轉換器

電氣規格：

燈源：3w LED

輸入電壓： 110V-240V AC 2A

頻率：50/60Hz

電壓波動：+/_10％

請使用Sharpscope提供的電源。如使用了錯誤的電源,會導致火災或其他危險。

操作環境：

溫度：0℃到40℃

濕度：最大相對濕度85％，不結露

高度： 海拔2000米以下

污染度：2級以下

限室內使用
